一、產品介紹

金屬材料管卷邊擴口試驗機主要用于測試金屬管材的卷邊和擴口性能，通過模擬實際加工和使用過程中的受力情況，評估金屬管材在卷邊、擴口操作下的變形能力、抗開裂性能等指標。

金屬材料管擴口試驗機可以通過測量擴口力、擴口角度和擴口半徑等參數，提供關于管材的擴散性能、抗拉強度和斷裂韌性的數據，符合相關國家標準與行業規范。

執行標準：

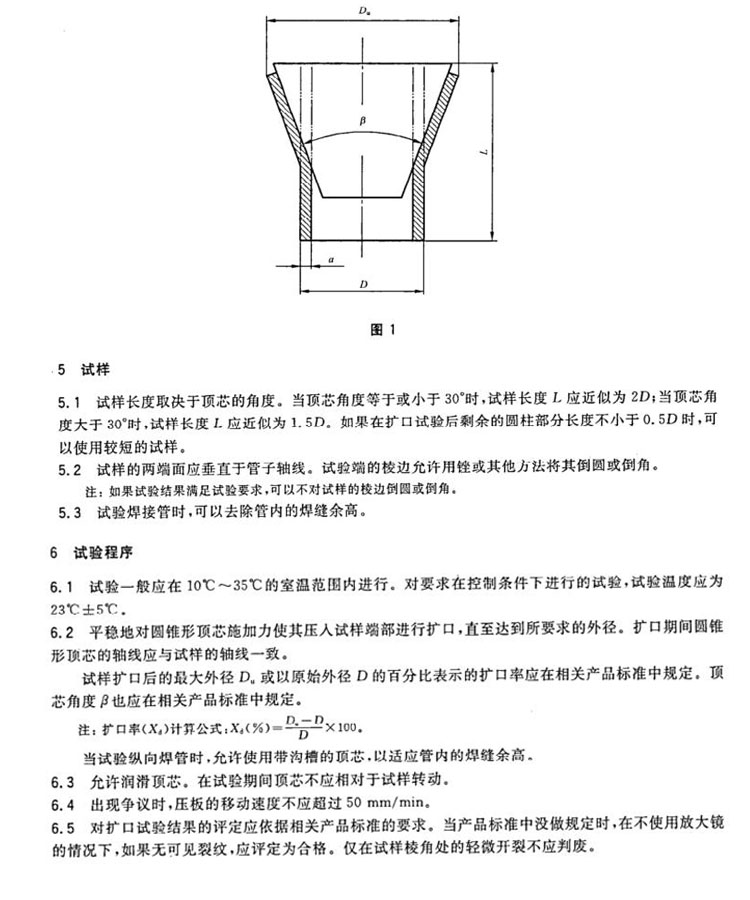

GB/T242-2007《金屬管 擴口試驗方法》

GB/T245-2008《金屬管 卷邊試驗方法》

二、主要功能：

1、卷邊試驗：通過施加一定的卷邊力和卷邊直徑，測量卷邊后的鋼管變形和應力，評估其卷邊性能、卷邊強度和卷邊剛度。

2、擴口試驗：通過施加擴口力，測量擴口后的外徑變化，評估管材的擴口性能、擴口強度和擴口剛度。

3、更換相關輔具，可做壓扁試驗、壓縮試驗、擴張?jiān)囼?yàn)等力學試驗機

三、金屬材料管卷邊擴口試驗機技術參數:

試驗力：1000kN；

試驗力測量范圍：4%～1**%FS

示值相對誤差：≤±1.0%

試驗力分辨力：1/200000

加荷速率：600N/s～60kN/s可調

試驗空間：800x300x600mm /可定制

活塞行程：300mm

加載速度：0.5～60mm/min

擴口模具：圓錐形頂芯角度30°、45°、60°

卷邊壓頭尺寸：多種規格可選，適配不同管徑管材的卷邊試驗。

管、環試件尺寸

管材外徑：D6mm～D168mm；壁厚a/T,2mm～16mm；

承載板：300x400mm；400x400mm/可定制

電源電壓：380V  50Hz

注：上述參數可根據客戶需求定制

四、工作原理

（一）擴口試驗原理

將金屬材料管試樣一端固定在夾具中，另一端插入擴口模具內。加載系統通過傳動機構推動擴口模具，以設定的速度和力對管材端口施加徑向壓力，使管材端口逐漸擴張。力傳感器和位移傳感器實時采集試驗力和管材擴口的位移數據，傳輸至控制系統。當達到預設的擴口程度或管材出現破裂等失效情況時，試驗停止，控制系統記錄試驗數據并進行分析，判斷管材的擴口性能是否符合標準要求。

（二）卷邊試驗原理

把金屬材料管試樣放置在卷邊工裝的支撐裝置上，調整卷邊壓頭至合適位置。加載系統驅動卷邊壓頭向下運動，對管材端口施加壓力，使管材端口邊緣產生卷曲變形。在卷邊過程中，傳感器實時監測試驗力和管材變形位移，控制系統根據預設參數控制加載過程。試驗結束后，通過觀察金屬材料管卷邊部位的變形情況、是否出現裂紋等，結合試驗數據評估管材的卷邊性能。

五、試驗方法

卷邊試驗：符合GB/T245-2008標準：

擴口試驗：符合GB/T242-2007標準
