一、產品闡述：

焊接鋼軌靜載抗彎試驗機是用來檢測焊接鋼軌靜彎力學性能的設備。主要用于測試焊接鋼軌接頭的MAX承載力、破壞試驗力、撓度變形等力學性能。該設備通常采用電液伺服系統(tǒng)，具有高精度測量和穩(wěn)定的四立柱框架結構，能夠滿足高強度的測試需求。

執(zhí)行標準：

TB/T3276-2011《高速鐵路用鋼軌》

TB/T1632.2-2014《鋼軌焊接 第2部分：閃光焊接》

TB/T1632.3-2014《鋼軌焊接 第3部分：鋁熱焊接》

TB/T1632.4-2014《鋼軌焊接 第4部分：氣壓焊接》

TB/T1632.1-2014《鋼軌焊接 第1部分：通用技術條件》

TB/T2344-2012《43kg/m～75kg/m鋼軌訂貨技術條件》

二、技術參數：

1、試驗力：3000kN

2、試驗力測量范圍：2%~100%F.S

3、試驗力示值相對誤差：≤示值的±0.5%

4、試驗力分辨力：1/±300000

5、應力速率誤差：≤±5%

6、等速應力控制范圍：2~60N/mm2·S

7、等速應變控制范圍：0.00025/s~0.0025/s

8、應變速率誤差：≤±5%

9、位移分辨力：0.01mm

10、活塞有效試驗行程：≥250mm

11、四立柱跨度(LW)：1100x610mm

12、靜彎支座：圓弧半徑R=100mm±5mm，中心距離1000mm±5mm

13、靜彎壓頭：圓弧半徑R=300mm±5mm，寬度75mm；壓頭硬度HRC50~55

14、加載速度：600N/s~80kN/s; 0.7mm/s~1.2mm/s；計算機自動控制顯示

三、工作原理：

焊接鋼軌靜載抗彎試驗機通過液壓系統(tǒng)施加負載，模擬鋼軌在靜載條件下的彎曲情況。能夠測試鋼軌在靜載條件下的承載能力、破壞力和變形情況，從而評估鋼軌的力學性能和耐久性。設備通常配備高精度的傳感器和智能測控儀表，確保測試結果的準確性和可靠性。

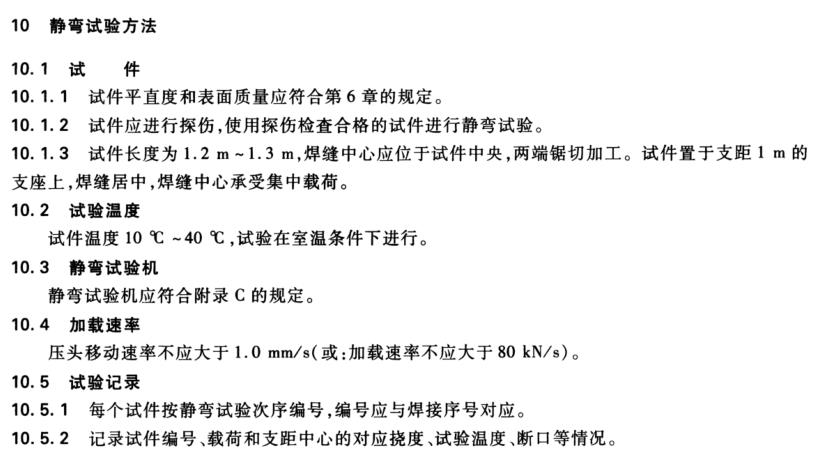

四、試驗方法：符合TB/T2344-2012《43kg/m～75kg/m鋼軌訂貨技術條件》
