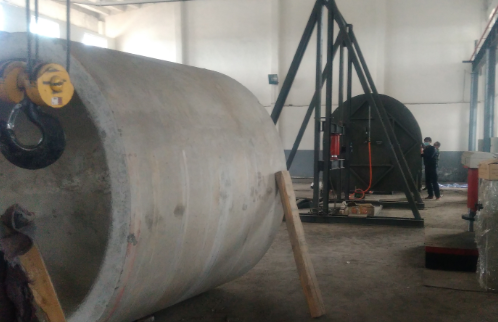

案列展示1200mm混凝土排水管內外壓試驗機現場試驗:用于檢測地下排水混凝土管抗壓裂縫強度測試機內水壓檢定達標測試機

中國山東PSG-2000型凝土排水管抗壓載荷試壓【圖片價格】

混凝土排水管內外壓試驗機是由濟南旭聯儀器設備有限公司自主開發研制，專用于混凝土排水管的內外壓檢測，由兩臺機器配套完成，一臺排水管內壓載荷試驗機，一臺排水管外壓載荷試驗機。

您現在查看的排水管內外壓載荷試驗相關技術信息，是由山東濟南旭聯儀器設備有限公司為您編輯整理的依據國家標準《混凝土和鋼筋混凝土排水管》（GB/T 11836-2009）《混凝土和鋼筋混凝土排水管試驗方法》（GB/T 16752-2006）及JCT923-2003《混凝土低壓排水管》的規定而研制的綜合性成套裝置。

外壓荷載
1 采用三點試驗法，通過機械壓力的傳遞，試驗管子的抗裂荷載和破壞荷載。   試驗安裝示意圖見圖8（略）。 2 試件試驗設備聯系電話15725312871 QQ2301501627
  試件一個，為整根管或從管體上截取長度不小于1m的圓柱體；   自然養護的管齡期不少于28天；   蒸汽養護的管齡期不少于14天。

3儀器設備見表1（略），外壓荷載試驗機技術要求見附錄A。 5.4.4 試驗步驟
  a)檢查設備狀況，設備無故障時方可試驗；
  b)將試件安置于外壓試驗機的下支承梁上，使管的軸線與兩根硬質木梁平行。然后將上支承梁安置于管上，使上、下支承梁與管的軸線平行；
  c)開動外壓試驗機油泵，使壓板與上支承梁接觸，按每分鐘不大于5kN/m的加荷速度均勻加荷；   d)按裂縫荷載的加荷速度分級加荷，每級加荷量為裂縫荷載的20%，恒壓1min。逐級加荷至裂縫荷載的80%時，觀察有無裂縫寬度較小或無裂縫，可繼續加荷至裂縫寬芳達到0.2mm，讀取裂縫荷載值。
  e)繼續按破壞，若未破壞可繼續按破壞荷載的10%加荷至破壞荷載，恒壓3min，檢查破壞情況，如仍未破壞可繼續分級加荷至破壞。
5.4.5 管體已經破壞不能繼續能受荷載時的荷載值為破壞荷載。 5.4.6 裂縫荷載和破壞荷載試驗記錄見表4（略）。 5.4.7 結果計算
  外壓試驗荷載值按式（2）計算。 ………………………………（2）式中：F——總荷載值，kN；
   L——管體圓柱體部分實際受壓長度，m；    P——試驗荷載值，kN/m。

由濟南旭聯儀器設備有限公司生產的排水外壓載荷測試裝置 TEL:0531-85966136 18560041808
