1、試驗機的用途：
本鋼絲繩疲勞試驗機根據GB/T12347-2008、YB/T5196-2005及YB/T5197-2005的要求，針對鋼絲繩作整繩彎曲疲勞試驗的一種工藝性試驗設備。主要用來做直徑在1.6mm-10.0mm范圍內的飛機操縱用鋼絲繩，航空用鋼絲繩和不繡鋼鋼絲繩的彎曲疲勞性能試驗。
可以測定di一根鋼絲斷裂時彎曲疲勞次數，或試樣一股或quan部破斷時彎曲疲勞次數，或一捻距內斷絲根數達到規定值時彎曲疲勞次數，或試樣達到規定的彎曲疲勞次數等。
鋼絲繩疲勞試驗機具有試驗可靠，讀數直觀、準確等特點，是生產和使用航繩和不繡鋼繩企業和科研單位的bi備產品。
2、主要技術規范：
2.1 鋼絲繩疲勞試驗機試樣直徑 1.6mm-10.0mm
2.2 試樣彎曲疲勞頻率 20-120次/分鐘
2.3 試樣張力值 20N-600N
2.4 計數方式 觸摸屏顯示
2.5電機1.1KW
2.6外形尺寸1500X600X1465mm
2.7重量800KG

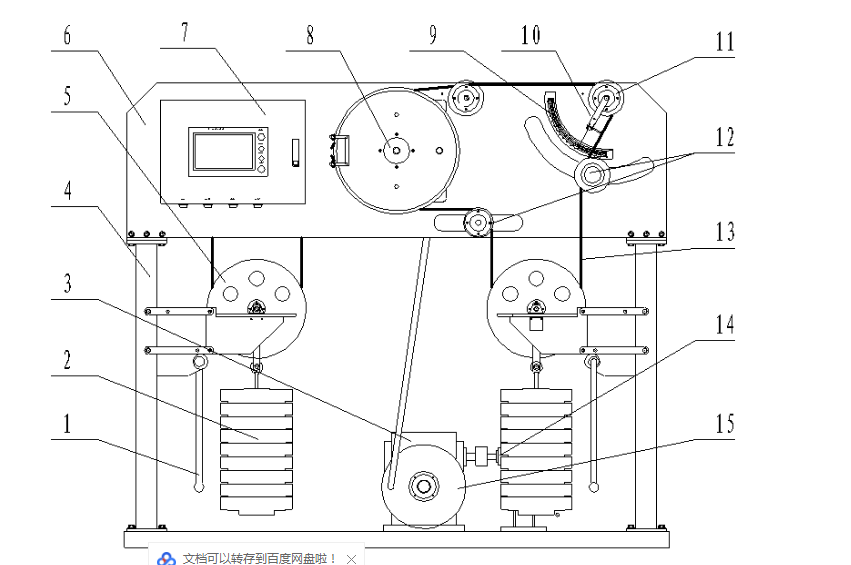

3、試驗機結構簡述
鋼絲繩疲勞試驗機采用平向彎曲立式結構，主要由電機和減速機、主動輪、彎曲滑輪、載荷動滑輪、導向輪、電控部分等零部件組成。
彎曲滑輪根據鋼絲繩直徑的粗細分類制作，一種直徑的鋼絲繩對應一種彎曲滑輪，各種彎曲滑輪設計成同一種安裝方式，更換方便，只要把一個M8的螺母擰下，拆下原來的滑輪，換上新滑輪即可。
鋼絲繩疲勞試驗機設計了兩種載荷動滑輪：一種為鋼質較輕的滑輪，它適合做直徑6mm以下的鋼絲繩試樣的試驗，還有一種是較重的鋼質滑輪，它適合做直徑4.5mm以上的鋼絲繩試樣的試驗。
減速機與電機采用柔性聯接，電機轉速1400r/min，經變頻，蝸輪蝸桿減速，減速機輸出軸轉速為20-120r/min，誤差為±5%。采用了曲柄連桿機構，使主動輪在100°范圍內往復轉動，使試樣承受平向彎曲。
本試驗機采用西門子PLC和步科觸摸屏，人性化設計，八位計數，鋼絲繩疲勞試驗機操作方便，顯示清晰可靠。
更多關于這款設備的信息，請關注濟南旭聯儀器官網，或撥打0531-85966136，24小時移動電話15966628811（微信同步）。
