功能用途

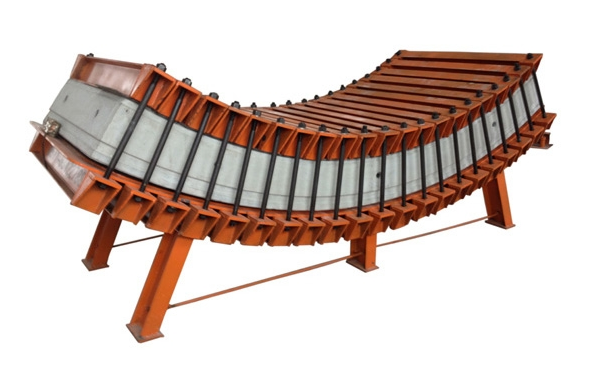

YLG-2.5管片撿漏測試儀主要用于檢測在一定壓力下，管片承受水壓的能力，為管片的耐久性提供依據，符合國標GB/T22082-2008《預制混凝土襯砌管片》,CJJ/T164-2011《盾構隧道管片質量檢測技術標準》。
主要技術參數1:
1.YLG-2.5管片撿漏測試儀zui大水壓：2.5MPa
2.水壓分度值：0.05MPa
3.精度：1.6級
4.電子秒表>3h
5.加壓水泵：可以保證連續加載。
主要技術參數2:
1.加壓泵1只
2.進水口4個
3.密封框 1個
4.排氣閥1個
5.YLG-2.5管片撿漏測試儀尺寸：約2800mm×1800mm×1580mm
撿漏試驗方法
3.1撿漏試驗架
撿漏試驗架要求：YLG-2.5管片撿漏測試儀用于固定管片的支承座均采用剛性支座，緊固件螺桿及試驗架鋼板有足夠的剛度，密封面與管片緊密接觸，結合處橡膠密封墊密封，進水口均勻分布在承水壓面的軸線上，標準塊撿漏試驗時進水口不小于4個。
3.2管片滲漏檢驗裝置
1.YLG-2.5管片撿漏測試儀應采用剛性支座，恒壓件、緊固螺桿及檢驗架鋼板應有足夠的剛度。
2.滲漏檢驗裝置應將混凝土管片外弧面等分為三個檢驗區域，每個檢驗區域應分別布置進水孔和排氣孔。檢驗架鋼板與管片外弧面之間應采用橡膠密封墊密封，橡膠密封墊應沿三個檢驗區域邊界布置。橡膠密封墊距離管片側邊不應大于100cm
3.混凝土管片在檢驗臺上應安放平穩，密封橡膠墊應緊貼在管片外弧面上，管片內弧面與橫壓件間應墊放橡皮條。管片內弧面寬度方向上的恒壓件應采用緊固螺栓與下支撐座上的恒壓件鏈接，用扭矩扳手從中間開始向兩邊逐級對稱擰緊。
3.3管片撿漏標準
YLG-2.5管片撿漏測試儀技術指標應符合下表規定
儀器名稱 技術指標
量程 分度值 精度
壓力表 2.5Mpa 0.05Mpa 1.6級
電子秒表 >3h 1s 1級
加壓水泵 能保證連續加壓
3.4試驗方法
滲漏檢驗前，應首先安裝鏈接好滲漏檢驗裝置，打開泄壓排水孔，接通進水閥門，注入自來水，當泄壓排水孔排水時關閉泄壓排水孔，啟動加壓水泵，分級施加水壓。檢驗應符合下列步驟：
YLG-2.5管片撿漏測試儀按0.05Mpa/min的加壓速度，加壓到0.2Mpa，穩壓10min，檢查管片的滲漏情況，觀察側面滲透高度，作好記錄；
繼續加壓到0.4Mpa、0.6Mpa.....，每級穩壓時間10min，直至加壓到設計抗?jié)B壓力，穩壓2h，檢查管片內弧面的滲漏情況，觀察側面滲透高度，作好記錄；
YLG-2.5管片撿漏測試儀加壓至0.8Mpa時，恒壓2h，檢查管片滲水線高度，如不超過管片厚度的1/5即為合格；
穩壓時間內，應保證水壓穩定，出現水壓回落應及時補壓，保證水壓保持在規定壓力值；
混凝土管片滲漏檢驗過程中，若因橡膠密封墊不密實出現滲漏水時，應判定試驗失敗，重新檢驗。
